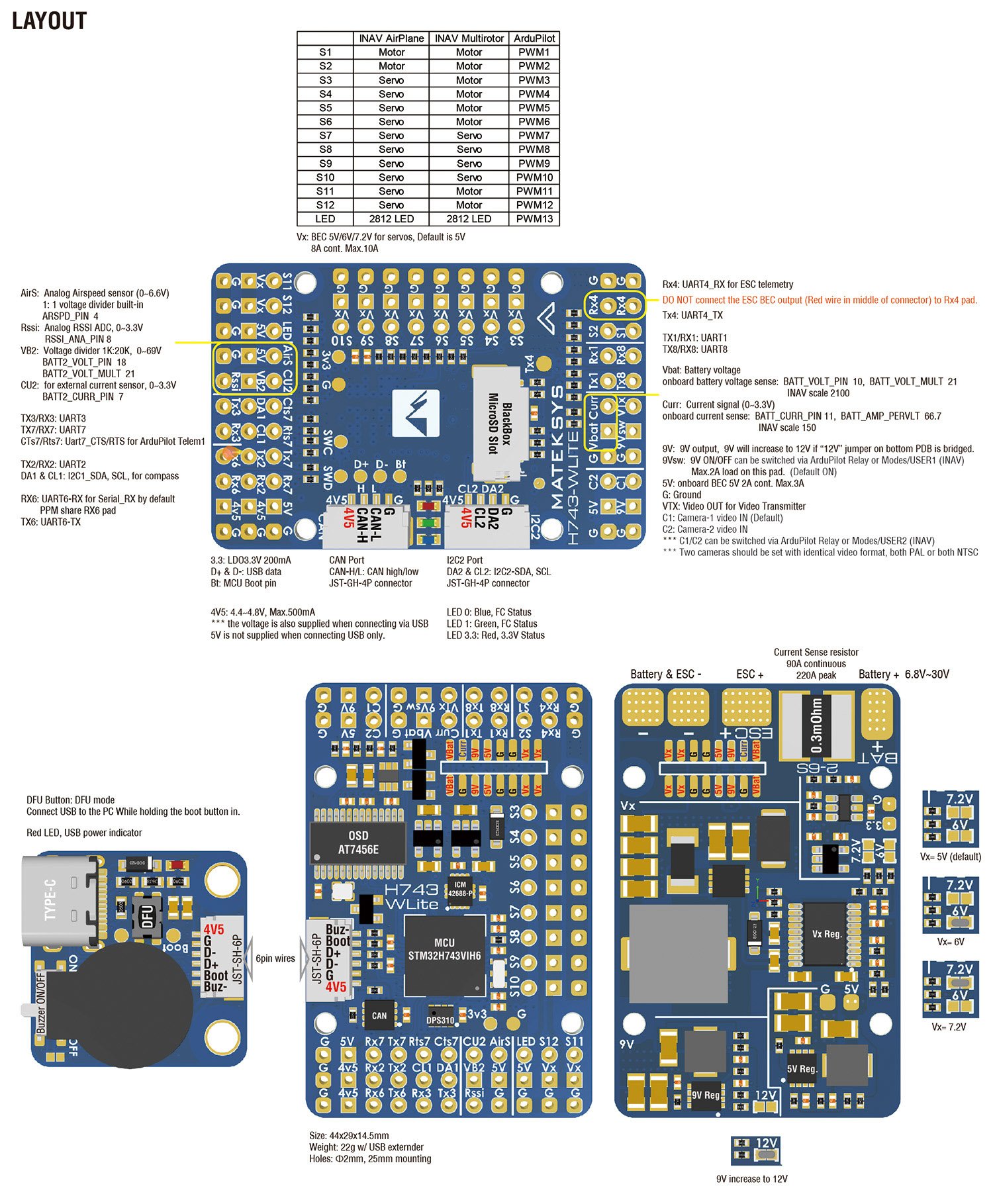

H743-WLITE Hızlı Başlangıç Kılavuzu
FC Özellikleri
MCU: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flaş
IMU: ICM42688-P
Baro: DPS310 (I2C2)
OSD: AT7456E
Kara kutu: MicroSD kart yuvası (SDIO)
7x Uarts (1,2,3,4,6,7,8) yerleşik ters çevirme ile.
13x PWM çıkışı(12+LED)
6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
FC DURUMU (Mavi, Kırmızı) ve 3,3V göstergesi (Kırmızı) için 3x LED
2x I2C
1 adet CAN
Type-C(USB2.0) ile USB/Bip Genişletici
Çift Kamera Girişleri anahtarı
VTX güç anahtarı için 9V(12V)
Yüksek Hassasiyetli Akım Algılama, 220A aralığı
ADC VB2 gerilim bölücü: 1K:20K
ADC AirSpeed voltaj bölücü: 20K:20K
FC Donanım Yazılımı
INAV: MATEKH743
ArduPilot: MATEKH743
PDB
Giriş voltajı aralığı: 6,8~30V (2~6S LiPo)
1x ESC güç pedi
Batarya Voltajı bölücü 1K:20K (INAV'da Ölçek 2100, ArduPilot'ta BATT_VOLT_MULT 21.0)
Akım Sensörü: 220A, 3.3V ADC (INAV'da Ölçek 150, ArduPilot'ta 66.7 A/V)
Algı direnci: 90A sürekli, 220A tepe noktası
BEC 5V çıkış
Uçuş kontrolörü, Alıcı, OSD, Kamera, Buzzer, 2812 LED_Strip, Buzzer, GPS modülü, AirSpeed için tasarlandı
Sürekli akım: 2 Amper, Max.3A
BEC 9V /12V çıkış
Video Verici, Kamera, Gimbal vb. için tasarlanmıştır.
Sürekli akım: 2 Amper, Max.3A
Jumper pedi ile 12V seçeneği
kararlı 9V/12V çıkış için, giriş voltajı > çıkış voltajı +1V olmalıdır
BEC Vx çıkışı
Servolar için tasarlandı
Voltaj ayarlanabilir, 5V Varsayılan, 6V veya 7,2V jumper ile
Sürekli akım: 8 Amper, Max.10A
kararlı Vx çıkışı için, giriş voltajı > Vx voltajı +1V olmalıdır
BEC 3.3V çıkış
Baro / Pusula modülü ve harici 3.3V çevre birimleri için tasarlanmıştır
Lineer Regülatör
Sürekli akım: 200mA
Fiziksel
Montaj: 25 x 25mm, Φ2mm

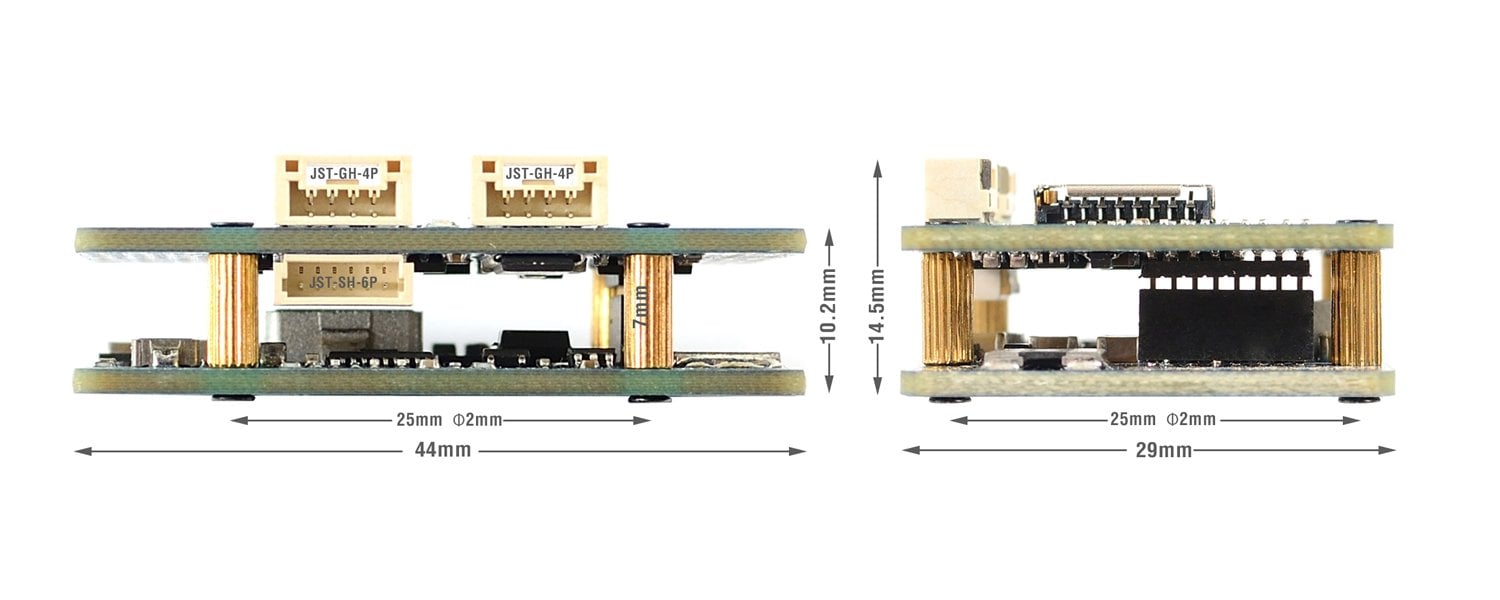

Boyutlar: 44x29x14,5 mm
Ağırlık: USB/zil adaptörü ile 22g
PAKET İÇERİĞİ:
1 adet H743-WLITE
1x USB(Tip-C)/Bip (Pasif buzzer) Genişletici
USB genişletici için 1x 20cm JST-SH-6P - JST-SH-6P kablosu.
CAN ve I2C bağlantı noktası için 2x 20cm JST-GH-4P - JST-GH-4P kablosu

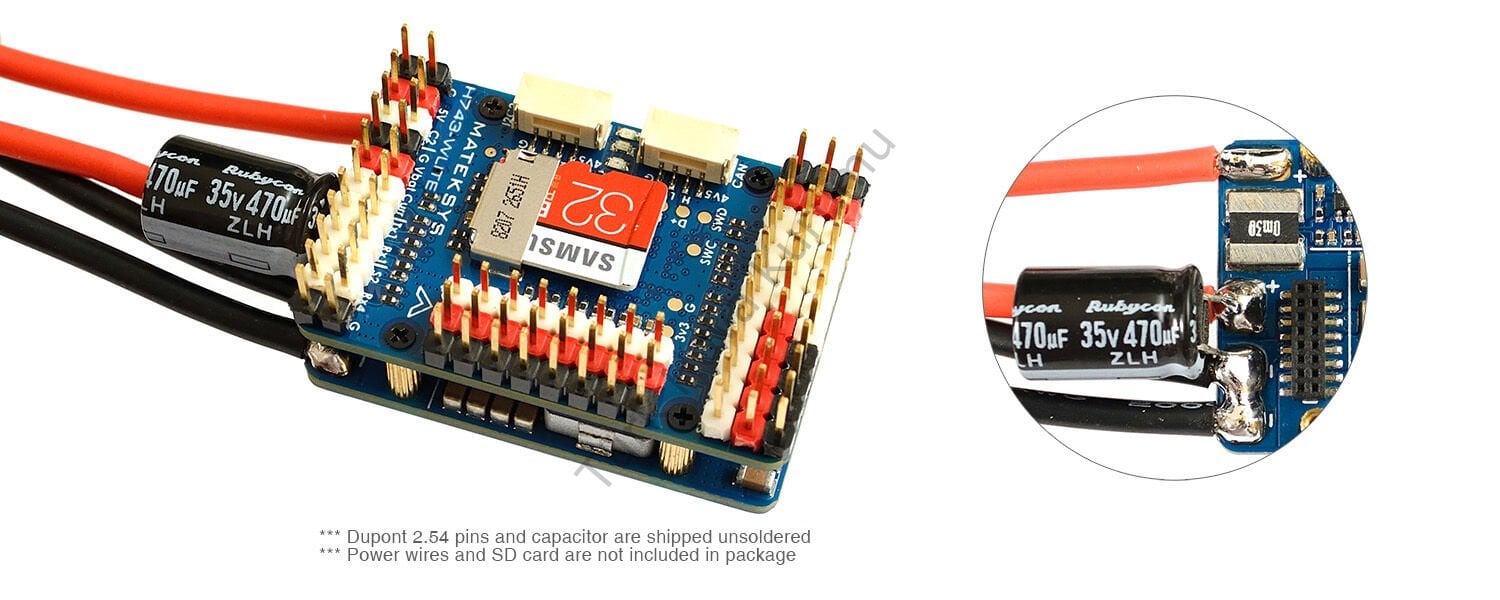

1x Rubycon ZLH 35V 470uF kondansatör
Dupont 2.54 pin (Kart lehimlenmemiş olarak gönderilir)
